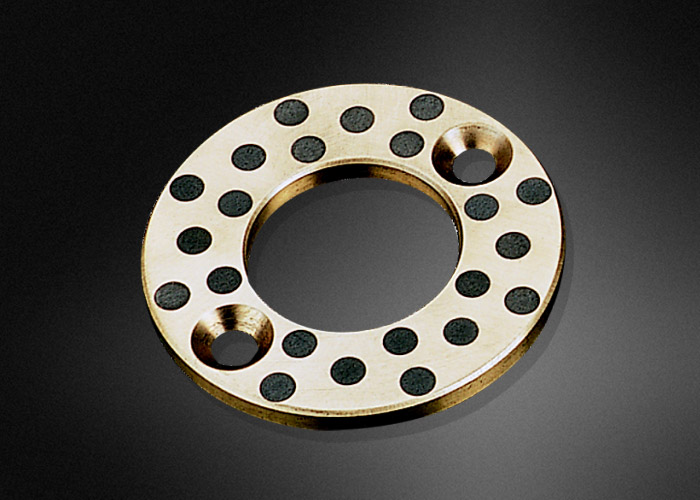

Bronze Bushing > SBCOGW Bronze Bushing

SBCOGW Standard Table

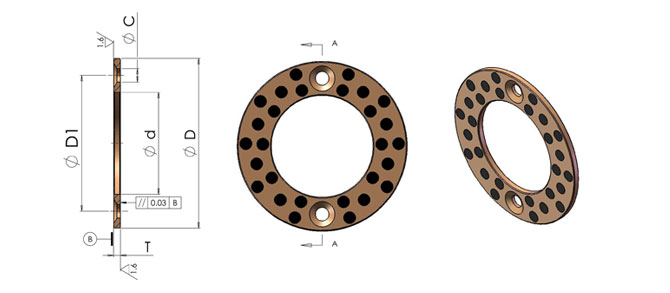

measurement chart
d(+0.2 /+0.1) D(0/-0.1) D1(±0.05) L(+/-0.025)
3 4 5 6 6.5 7 7.5 8 8.5 9 10 12 14 15 18 20
20 35 27.5 √ √ √ √ √
25 42 33.5 √ √ √ √ √
30 47 38.5 √ √ √ √ √ √
40 60 50 √ √ √ √ √ √
50 80 65 √ √ √ √ √ √ √
60 95 77.5   √ √ √ √ √ √
70 110 90     √ √ √ √ √ √ √
80 125 102.5     √ √ √ √ √ √ √
90 140 115       √ √ √ √ √ √ √
100 155 127.5       √ √ √ √ √ √ √
110 170 140         √ √ √ √ √ √ √
120 185 152.5         √ √ √ √ √ √ √
140 210 175         √ √ √ √ √ √ √
160 225 192.5         √ √ √ √ √ √ √ √
180 250 215         √ √ √ √ √ √ √ √
200 280 240         √ √ √ √ √ √ √ √
250 330 290           √ √ √ √ √ √ √ √
300 380 340           √ √ √ √ √ √ √ √
350 430 390           √ √ √ √ √ √ √ √ √ √ √
400 480 440           √ √ √ √ √ √ √ √ √ √ √
450 530 490           √ √ √ √ √ √ √ √ √ √ √
500 580 540           √ √ √ √ √ √ √ √ √ √ √
